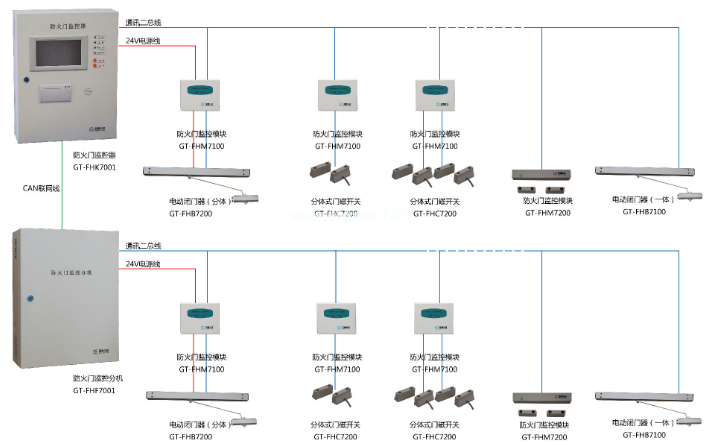

防火門監控系統布線注意：

防火門監控器必須良好接地，接地必須接大地，不能用220V變電箱的地線。

一、防火門監控系統布線回路信號總線部分：

1、回路信號總線無極性，并且回路線之間的電阻大約在20KΩ~30KΩ（適用于國泰怡安，其他品牌可以參考），回路線對地電阻阻值大約為20MΩ(國際標準)，一般來說為10MΩ。

2、回路信號線須采用1.5mm²阻燃雙色雙絞軟銅線，耐壓值≥250V，連接導線的長度應以電阻＜40Ω為限，否則應考慮增大導線的橫截面積（注：回路信號總線不宜采用平行線）。

3、回路信號總線單獨走管，可與24V電源線同一走管。但必須遠離強電設備以及強電導線，并且也要遠離其它信號線（例如：廣播線、電話線、485通信線、CAN總線）注：回路信號總線盡量也不要與弱電信號線同管敷設避免存在干擾導致大工程后期調試受到阻礙。

4、回路信號總線敷設長度不宜過長一般在1000m為宜，兩根導線的環阻＜40Ω即可，如果線路過長需增加回路中繼器以及增大導線橫截面積。

5、回路信號總線采用樹形走線方式來接現場設備，但不宜分支太多。注：一個回路上現場設備帶載數量不宜過滿，單條回路-多帶載40套一體電動閉門器（適用于國泰怡安，其他品牌可以參考）。

二、防火門監控系統布線RS485信號總線部分：

1、RS485通訊信號線須采用雙色雙絞屏蔽線，線徑≥1.5mm²，且應單獨敷設管走線。

2、RS485通訊總線采用差模通訊原理傳輸信號，同一支路須手拉手連接設備的方式走線，不允許有分支，且距離不宜超過1200m，環阻＜60Ω。

3、RS485總線末端需接入120Ω的終端電阻，注：距離＜100m可以不增加電阻，（適用于國泰怡安，其他品牌可以參考）。

4、RS485通訊總線通過兩根雙絞線組成，它是通過通信線之間的電壓差的方式來傳遞信號，及為差分電壓傳輸。

5、RS485通信線之間有差模干擾與共模干擾，差模干擾在兩線之間傳輸屬于對稱干擾，消除干擾的方法就是在末端加120Ω的終端電阻（適用于國泰怡安，其他品牌可以參考）。共模干擾為信號線與地之間傳輸屬于非對稱干擾，消除干擾方法是將屏蔽層與電腦、主機等地線連接可消除。

三、防火門監控系統布線CAN總線部分：

1、CAN總線是用于防火門監控器與防火門監控器之間的聯網，，每路兩根線，同樣CAN總線需采用雙色雙絞屏蔽阻燃軟線，線徑≥1.5mm²。布線時整個回路必須手拉手連接控制器設備（適用于國泰怡安，其他品牌可以參考），線路不宜超過3000m，也需單獨穿管走線，避免與強電以及其他信號線同一管走線。

2、CAN總線長度在3000m時，環阻＜120Ω。
